ITC-BT-52: la normativa que regula la instalación de un punto de recarga
Publicado el 8 de septiembre de 2026 · 4 min de lectura · Actualizado el 27 de septiembre de 2026
Por recargaclara.es · Cómo elaboramos el contenido
Cuando un instalador certificado habla de “cumplir la normativa” al instalar tu punto de recarga, se está refiriendo, entre otras cosas, a la ITC-BT-52, la instrucción técnica complementaria del Reglamento Electrotécnico de Baja Tensión (REBT) dedicada específicamente a las infraestructuras para la recarga de vehículos eléctricos. Se aprobó mediante el Real Decreto 1053/2014 y se ha modificado después, entre otras normas, por el Real Decreto 450/2022, que trasladó al Código Técnico de la Edificación las dotaciones mínimas de recarga en edificios.
Qué regula esta instrucción técnica
La ITC-BT-52 establece los requisitos técnicos mínimos que debe cumplir cualquier instalación de recarga de vehículo eléctrico en España, tanto en viviendas unifamiliares como en garajes colectivos: circuitos dedicados, protecciones eléctricas específicas, esquemas de instalación permitidos y previsión de cargas para instalaciones colectivas.
Por qué exige un circuito dedicado

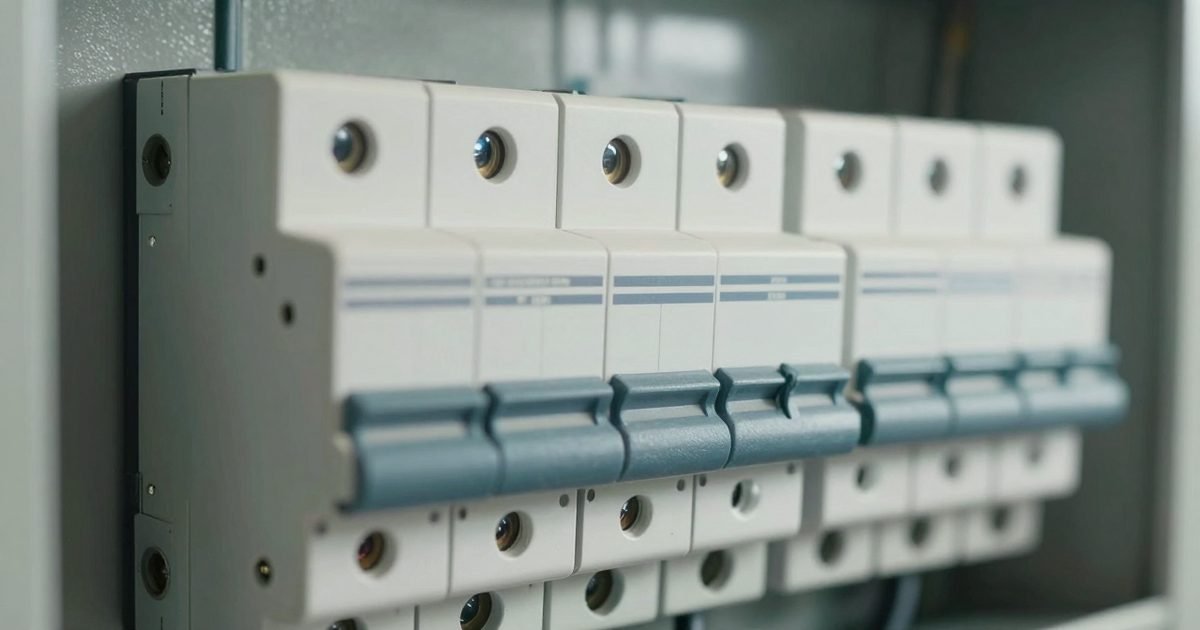

Uno de los puntos centrales de esta normativa es que el punto de recarga debe alimentarse desde un circuito eléctrico independiente, con su propia protección, sin compartir línea con otros usos de la vivienda. En concreto, la ITC-BT-52 exige que cada punto de conexión esté protegido individualmente por un diferencial de 30 mA como máximo, que puede estar en la instalación fija o dentro del propio equipo de recarga. Es la razón técnica de por qué no basta con un enchufe normal.
Los cuatro esquemas de instalación
La instrucción obliga a elegir uno de estos esquemas de conexión y a indicarlo en la memoria técnica de diseño o en el proyecto antes de ejecutar la instalación:
| Esquema | Cómo se conecta | Dónde es habitual |
|---|---|---|
| 1. Colectivo o troncal | Un contador principal en el origen de la instalación de recarga, del que salen los circuitos (1a con la centralización existente; 1b con centralizaciones nuevas si no hay espacio) | Garajes comunitarios con varias plazas |
| 2. Individual con contador común | La vivienda y el punto de recarga comparten contador; el control de potencia lo hace el contador principal, sin ICP aparte | Plaza de garaje vinculada a la vivienda |
| 3. Individual con contador propio | Cada estación de recarga tiene su propio contador (3a en la centralización existente; 3b en una nueva) | Garajes comunitarios en los que cada vecino factura su recarga aparte |
| 4. Circuito adicional | Uno o varios circuitos nuevos para la recarga desde la instalación existente | Viviendas unifamiliares (esquema 4a) |
En los esquemas 1 y 3, la norma marca un orden de prioridad: primero se usan los módulos de reserva de la centralización de contadores existente, después se amplía y, solo si falta espacio, se crean centralizaciones nuevas. En garajes colectivos de edificios en propiedad horizontal, por ejemplo, la previsión de cargas para la recarga se calcula multiplicando 3.680 W por el 10 % de las plazas; lo ampliamos en preinstalación de recarga en garajes nuevos.
En una vivienda unifamiliar: el circuito C13
En una casa con garaje o plaza propia, el punto de recarga va en un circuito exclusivo llamado C13, con el esquema 4a, tanto en viviendas nuevas como cuando se añade a una instalación existente. La potencia instalada suele ajustarse a uno de estos escalones normalizados (tabla 1 de la ITC-BT-52):
| Tensión | Protección en el origen | Potencia instalada | Estaciones por circuito |
|---|---|---|---|
| 230 V (monofásica) | 10 A | 2.300 W | 1 |
| 230 V (monofásica) | 16 A | 3.680 W | 1 |
| 230 V (monofásica) | 20 A | 4.600 W | 1 |
| 230 V (monofásica) | 32 A | 7.360 W | 1 |
| 230 V (monofásica) | 40 A | 9.200 W | 1 |
| 230/400 V (trifásica) | 16 A | 11.085 W | de 1 a 3 |
| 230/400 V (trifásica) | 20 A | 13.856 W | de 1 a 4 |
| 230/400 V (trifásica) | 32 A | 22.170 W | de 1 a 6 |
| 230/400 V (trifásica) | 40 A | 27.713 W | de 1 a 8 |
Un circuito C13 monofásico no puede pasar de 9.200 W. El proyectista puede justificar otra potencia, pero estos escalones son la referencia. Que la instalación admita una potencia no significa que te convenga contratarla: calcula la tuya con la calculadora de potencia contratada y compara en el comparador de wallbox monofásico o trifásico.
Qué significa para ti como usuario
No necesitas leerte la instrucción técnica al detalle: es tu instalador quien debe aplicarla y quien firma el boletín eléctrico certificando que la instalación cumple con ella. Pero conocer que existe te ayuda a entender que las exigencias que te plantea un instalador serio (circuito dedicado, protecciones propias, no usar el cableado existente) no son una forma de encarecer el presupuesto, sino un requisito legal que no admite atajos.
Preguntas frecuentes
¿Necesito conocer la ITC-BT-52 para instalar un wallbox en casa?
No como usuario particular: es tu instalador certificado quien debe conocerla y aplicarla. Conocer su existencia te sirve para entender por qué la instalación tiene ciertos requisitos (protecciones dedicadas, circuito independiente) que no son un capricho, sino una exigencia normativa.
